KBNひかり配線資料
WIRING

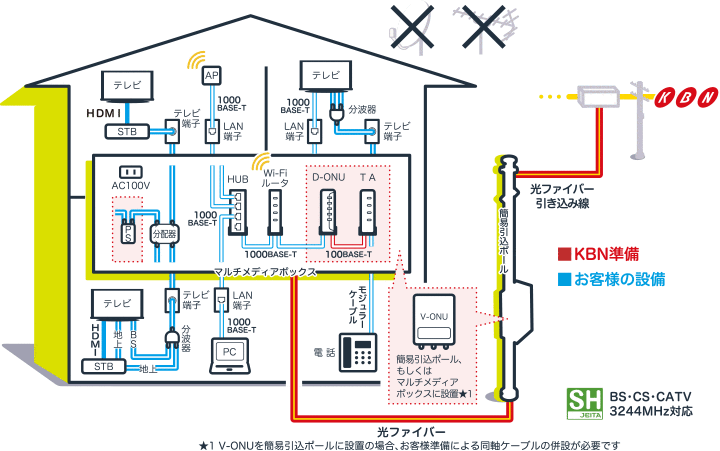

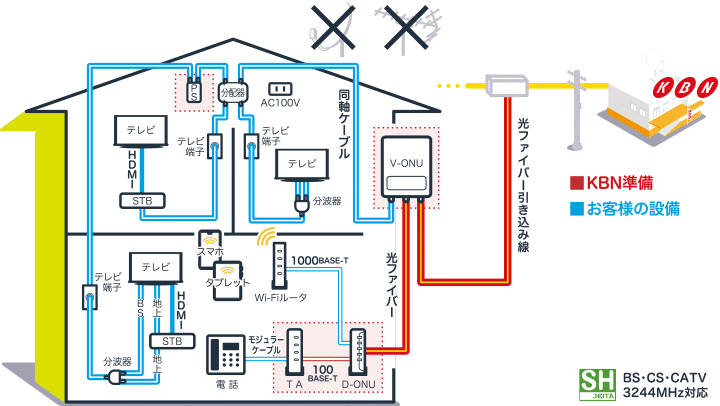

戸建て配線図
一般
簡易引込ポール・マルチメディアボックス設置の場合
※ 既存設備の状態により、別途配線が必要な場合もあります。
※ケーブルテレビの分配器は点検口の真上に設置してください。
※ PSは、分配器の近くかマルチメディアボックス内、主契約のテレビの近くに設置してください。あわせてAC100Vもご用意ください。
KBNひかり配線図（詳細）

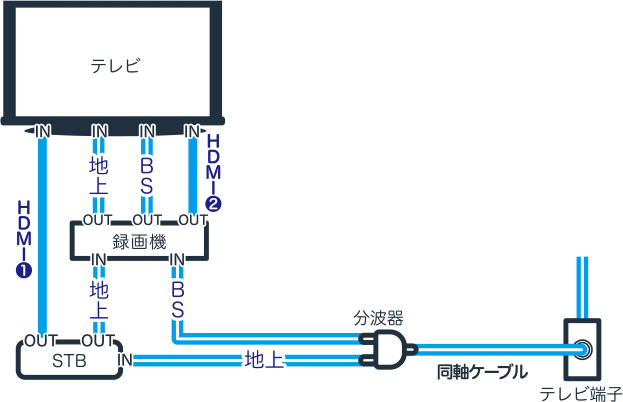

【テレビ】録画機（地上/BS）の接続

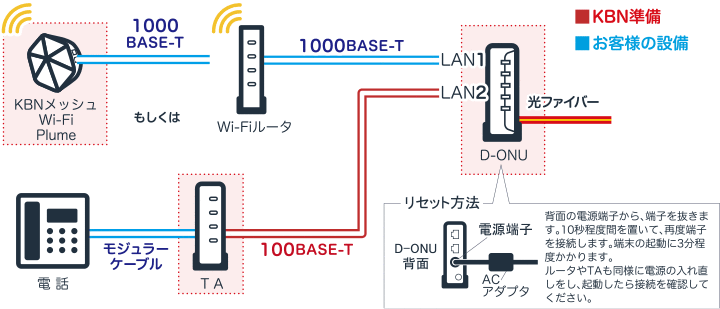

【ネット・電話】D-ONUからWi-FiルータとTAの接続

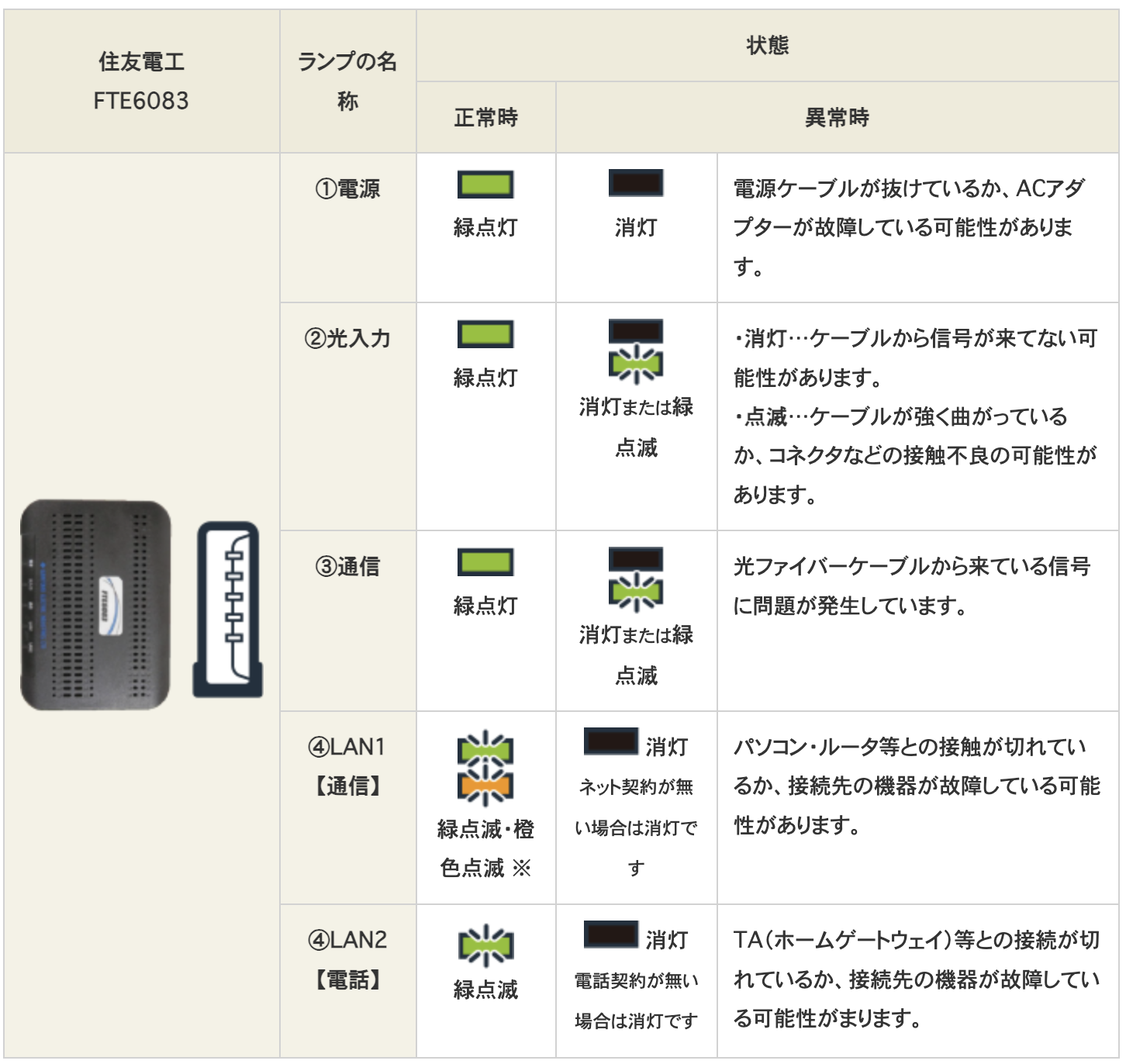

D-ONU 前面ランプの通信状態
KBNひかり使用機器

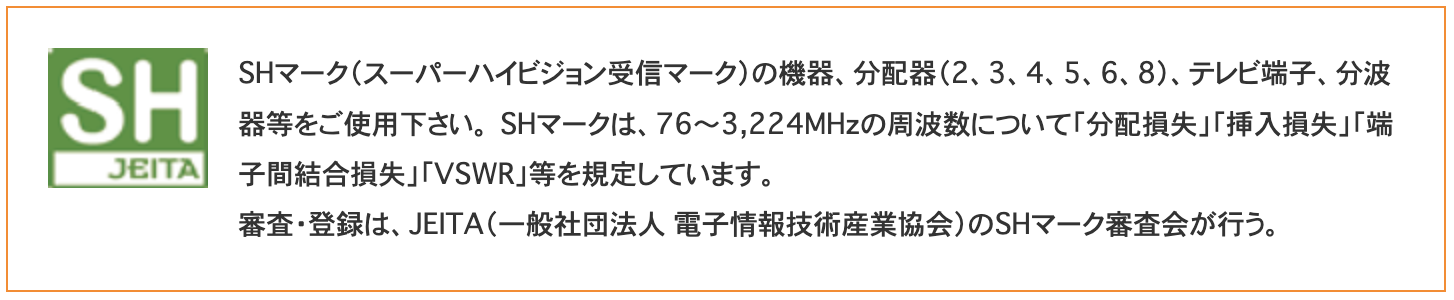

KBNひかりテレビは従来のケーブルや機器ではご覧いただけない場合がありますので、4K・8K・地上・BS・CS・CATV放送対応のケーブル（S-5C-FB）、BS・CS・CATV対応（3244MHz）の増幅器・分配器・テレビ端子・分波器などをご使用下さい。

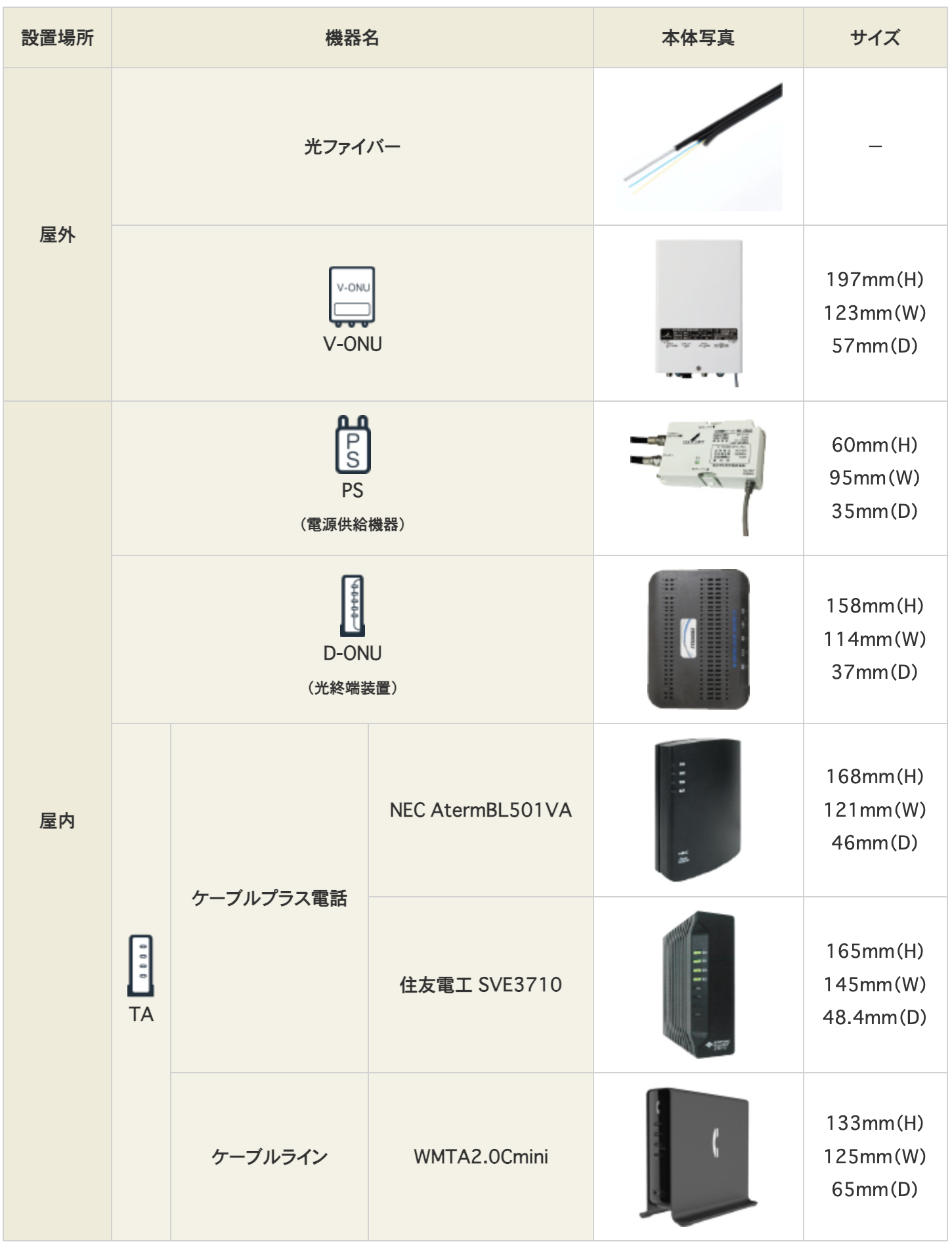

KBN設置機器

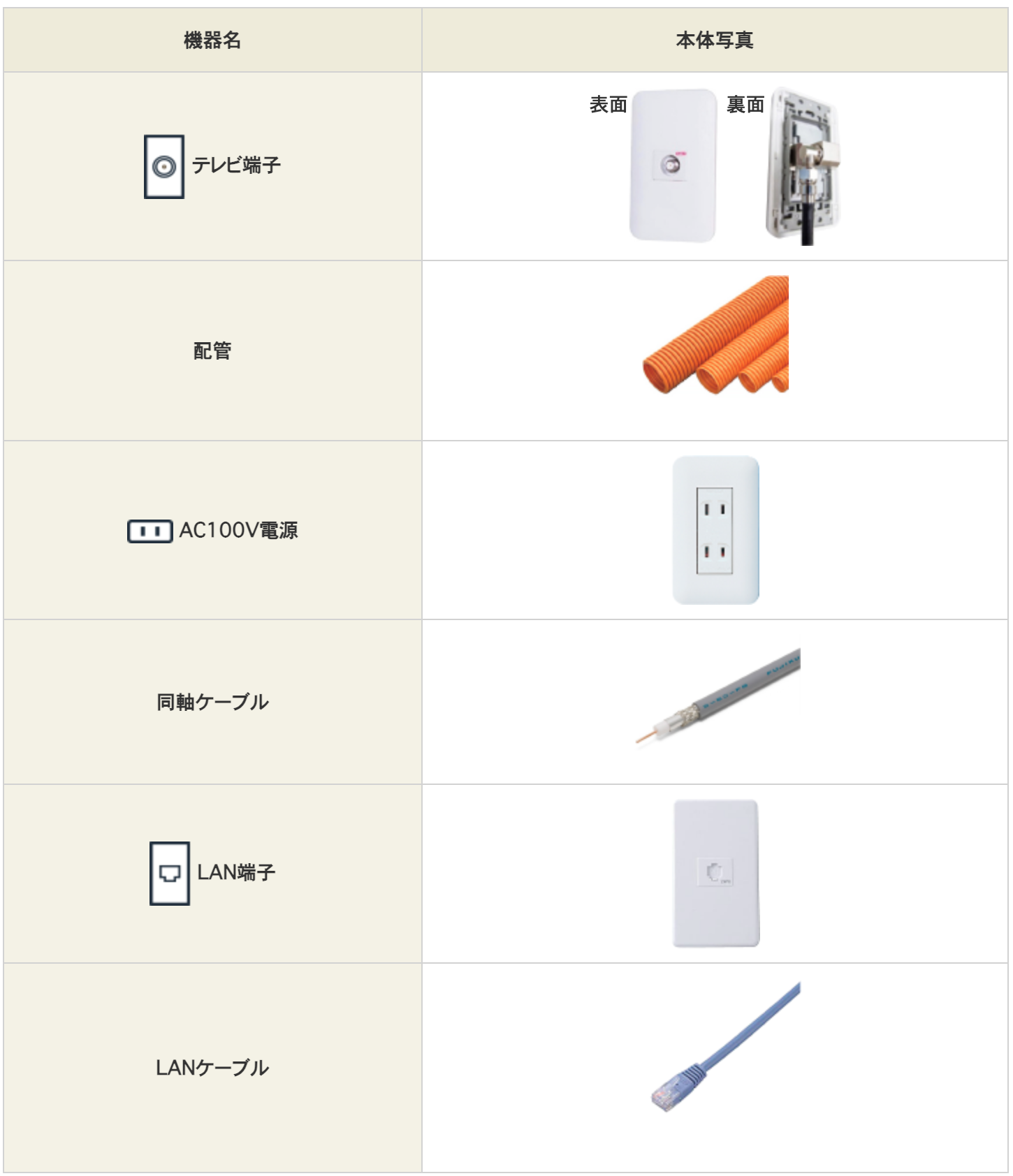

お客様設置機器（新築・リフォームの場合）
※テレビと通信の配線は、それぞれ単独での配管施工（16mm/CD管）をおすすめします。
※AC100V電源は分配器の近くへの設置をお願いします。
※通電の場合は、通電か所の部屋をご指定ください。
※同軸ケーブルは4K・8K対応のケーブルをご使用ください。
※LANケーブルはCAT5e以上をご使用ください。
※LANケーブルを施工する場合、マルチメディアボックスなどにTAまたはルーターの設置が必要になります。

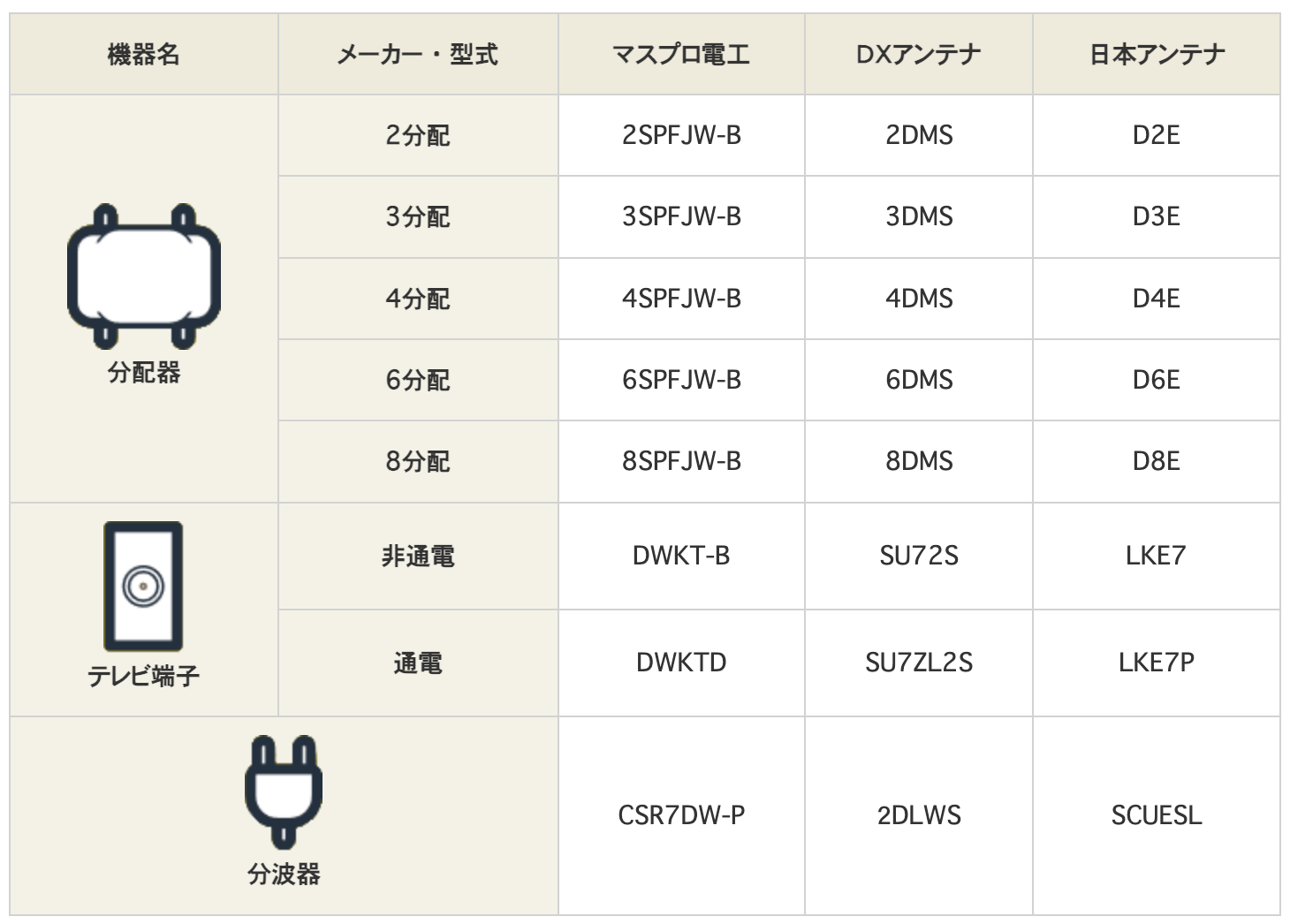

機器例
※「新4K8K衛星放送」（テレビにてBS放送を直接受信する場合）をご覧いただくためには、上記使用機材に変更する必要がございます。
※ 電子レンジ・WiFi無線等による電波干渉によりテレビ障害または通信障害が発生するおそれがございます。

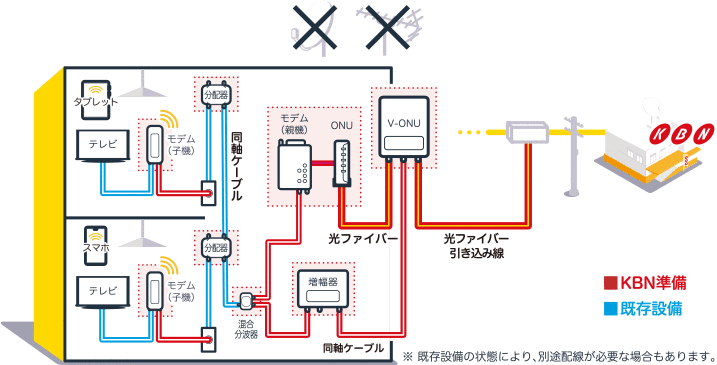

集合住宅全戸一括契約サービス・MOTTOルーム

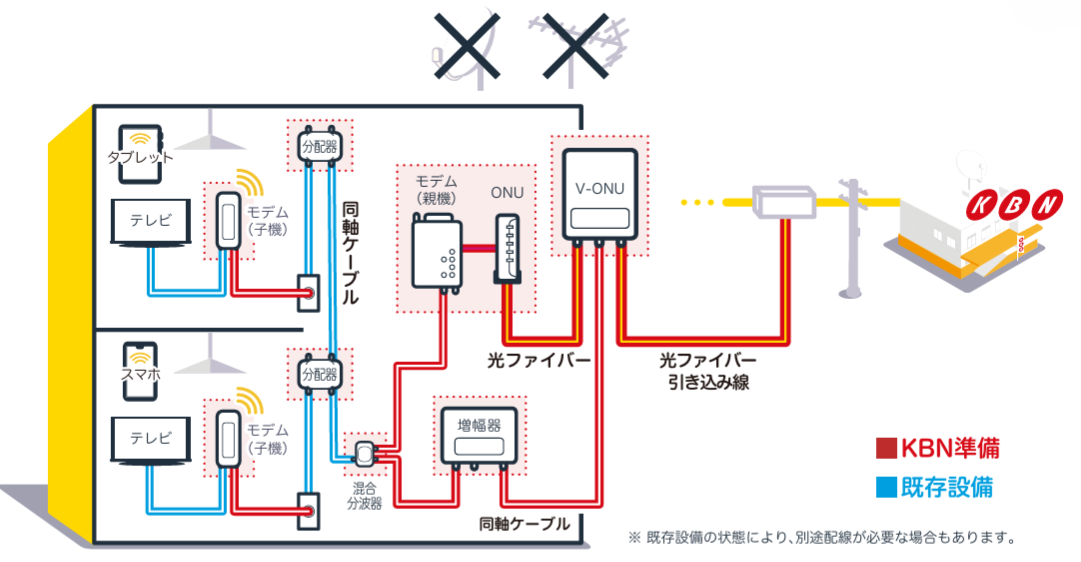

同軸ケーブルでのインターネットサービスご提供の場合 こちら をご覧ください。
①棟内 全て同軸ケーブルにてサービスの提供が可能なため、棟内にLANケーブル等の敷設は不要 です。
②地上波・BS・BS-4Kの信号をお届けしておりますので、既設のBSパラボラアンテナについて4K対応のため
の改修工事は不要です。また、棟内の同軸ケーブルがBS-4K放送に対応した規格（S-5C-FB）であれば、入居者
さまご自身でBS-4K対応テレビと分波器をご用意いただくことで、BS-4K放送をご視聴いただけます。

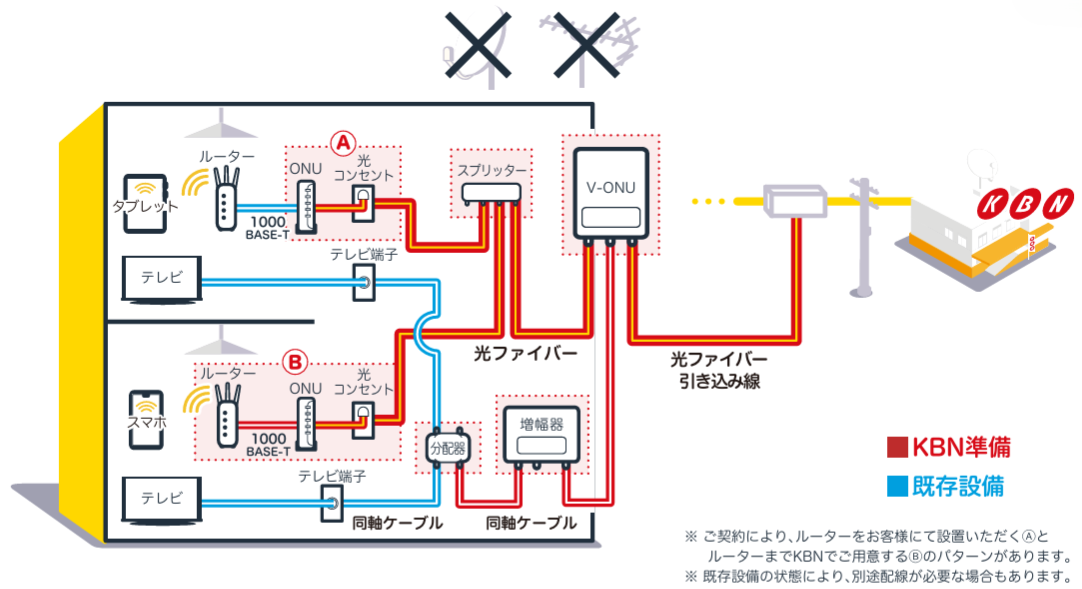

光ファイバーでのインターネットサービスご提供の場合 こちらをご覧ください。
①各部屋まで、テレビサービスは同軸ケーブル、インターネットサービスは光ファイバーにて提供が可能な
ため、LANケーブル等の敷設は不要です。
② 地上波・BS・BS-4Kの信号をお届けしておりますので、既設のBSパラボラアンテナについて4K対応のため
の改修工事は不要です。また、棟内の同軸ケーブルがBS-4K放送に対応した規格（S-5C-FB）であれば、入居者
さまご自身でBS-4K対応テレビと分波器をご用意いただくことで、BS-4K放送をご視聴いただけます。
